在機械加工過程中，有很多軸類零件的長徑比L/d>25。在切削力、重力和頂尖頂緊力的作用下, 橫置的細長軸很容易彎曲甚至失穩，因此，車削細長軸時必須改善細長軸的受力問題。

加工方法：采用反向進給車削, 選用合理的刀具幾何參數、切削用量、拉緊裝置和軸套式跟刀架等一系列有效措施。

車削細長軸產生彎曲變形的因素分析

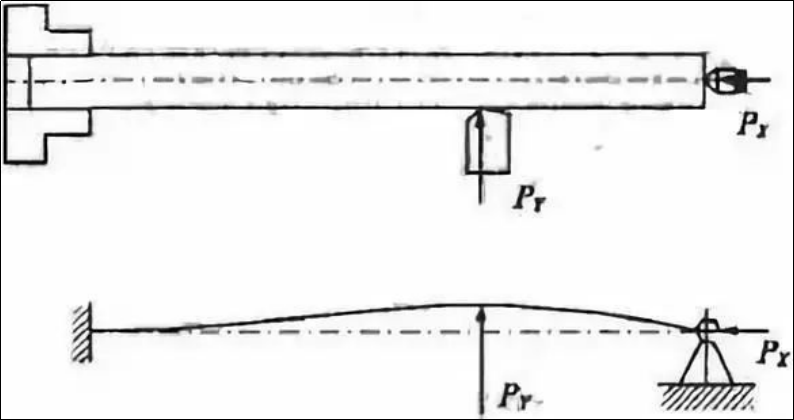

在車床上車削細長軸采用的傳統裝夾方式主要有兩種：一種方式是：一夾一頂安裝；另一種方式是：兩頂尖安裝。這里主要分析一夾一頂?shù)难b夾方式。如圖1所示。

 一夾一頂裝夾方式及受力分析

通過實際加工分析，車削引起細長軸彎曲變形的原因主要有：

（1）切削力導致變形

在車削過程中，產生的切削力可以分解為軸向切削力PX、徑向切削力PY及切向切削力PZ。不同的切削力對車削細長軸時產生彎曲變形的影響是不同的。

1）徑向切削力PY的影響徑向切削力是垂直作用在通過細長軸軸線水平平面內的，由于細長軸的剛性較差，徑向力將會把細長軸頂彎，使其在水平面內發生彎曲變形.徑向切削力對細長軸彎曲變形的影響，見圖1。

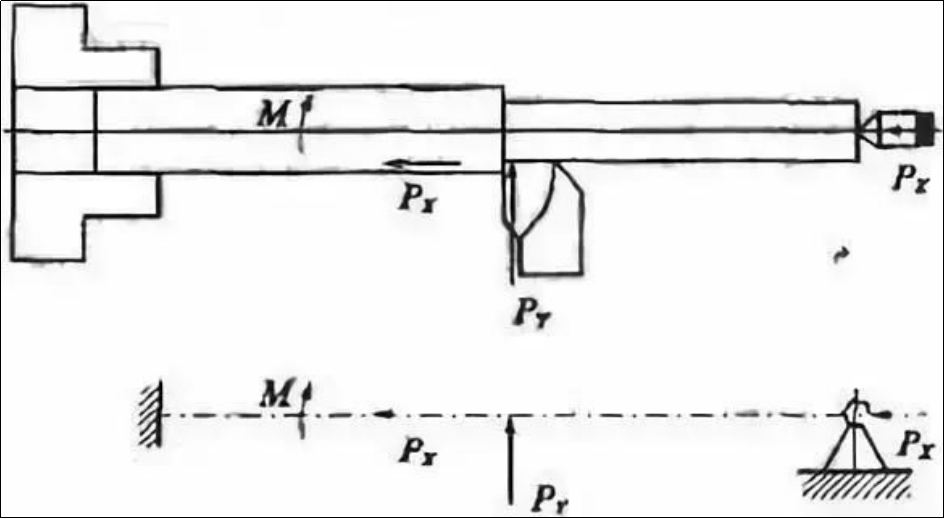

2）軸向切削力PX的影響軸向切削力是平行作用在細長軸軸線方向上的，它對工件形成一個彎矩。對于一般的車削加工，軸向切削力對工件彎曲變形的影響并不大，可以忽略。但是由于細長軸的剛性較差，其穩定性也較差，當軸向切削力超過一定數值時，將會把細長軸壓彎而發生縱向彎曲變形。如圖2所示。

 軸向切削力的影響及受力分析

（2）切削熱產生的影響

加工產生的切削熱，會引起工件熱變形伸長。由于在車削過程中，卡盤和尾架頂尖都是固定不動的，因此兩者之間的距離也是固定不變的。這樣細長軸受熱后的軸向伸長量受到限制，導致細長軸受到軸向擠壓而產生彎曲變形。因此可以看出，提高細長軸的加工精度問題，實質上就是控制工藝系統的受力及受熱變形的問題。

提高細長軸加工精度的措施

在細長軸加工過程中，為提高其加工精度，應根據不同的生產條件，采取不同的措施，以提高細長軸的加工精度。

（1）選擇合適的裝夾方法

在車床上車削細長軸采用的兩種傳統裝夾方式中，采用雙頂尖裝夾，工件定位準確，容易保證同軸度。但用該方法裝夾細長軸，其剛性較差，細長軸彎曲變形較大，而且容易產生振動.因此只適宜于安裝長徑比不大、加工余量較小、同軸度要求較高的工件。

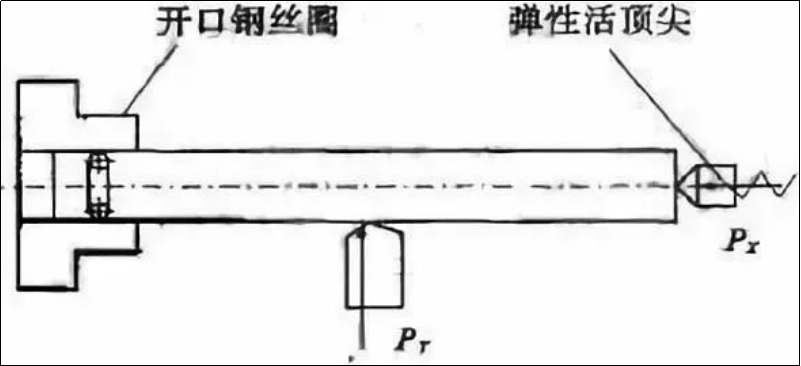

加工細長軸通常采用一夾一頂?shù)难b夾方式。但是在該裝夾方式中，如果頂尖頂?shù)锰o，除了可能將細長軸頂彎外，還能阻礙車削時細長軸的受熱伸長，導致細長軸受到軸向擠壓而產生彎曲變形。另外卡爪夾緊面與頂尖孔可能不同軸，裝夾后會產生過定位，也能導致細長軸產生彎曲變形.因此采用一夾一頂裝夾方式時，頂尖應采用彈性活頂尖，使細長軸受熱后可以自由伸長，減少其受熱彎曲變形；同時可在卡爪與細長軸之間墊入一個開口鋼絲圈，以減少卡爪與細長軸的軸向接觸長度，消除安裝時的過定位，減少?gòu)澢冃巍Ｈ鐖D3所示。

 一夾一頂裝夾的改進方式

（2）直接減少細長軸受力變形

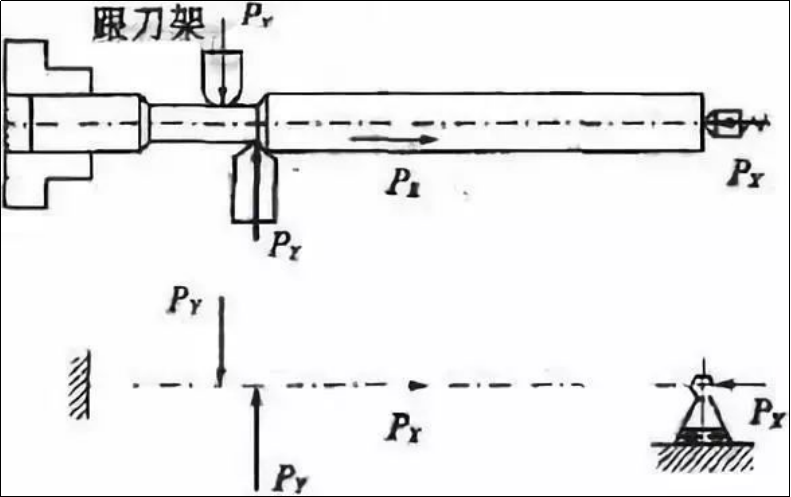

1）采用跟刀架和中心架采用一夾一頂?shù)难b夾方式車削細長軸，為了減少?gòu)较蚯邢髁?duì)細長軸彎曲變形的影響，傳統上采用跟刀架和中心架，相當于在細長軸上增加了一個支撐，增加了細長軸的剛度，可有效地減少?gòu)较蚯邢髁?duì)細長軸的影響。

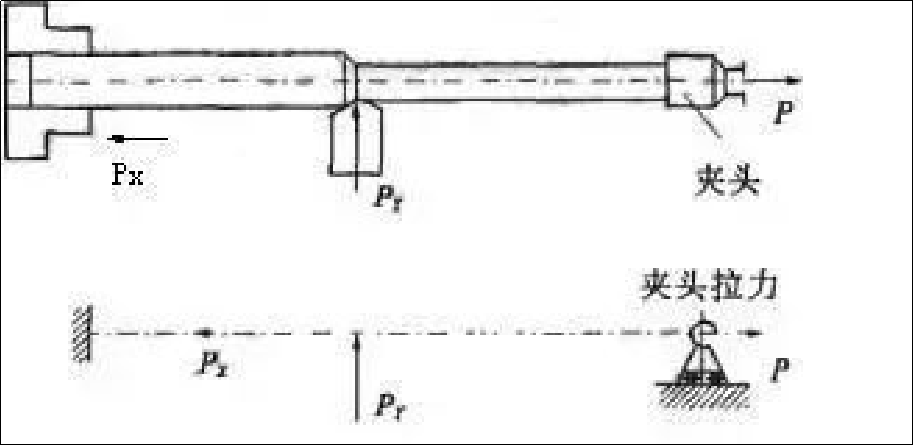

2）采用軸向拉夾法車削細長軸采用跟刀架和中心架，雖然能夠增加工件的剛度，基本消除徑向切削力對工件的影響。但還不能解決軸向切削力把工件壓彎的問題，特別是對于長徑比較大的細長軸，這種彎曲變形更為明顯。因此可以采用軸向拉夾法車削細長軸。軸向夾拉車削是指在車削細長軸過程中，細長軸的一端由卡盤夾緊，另一端由專門設計的夾拉頭夾緊，夾拉頭給細長軸施加軸向拉力，如圖4所示。

 軸向夾拉車削及受力情況

在車削過程中，細長軸始終受到軸向拉力，解決了軸向切削力把細長軸壓彎的問題。同時在軸向拉力的作用下，會使細長軸由于徑向切削力引起的彎曲變形程度減?。谎a(bǔ)償了因切削熱而產生的軸向伸長量，提高了細長軸的剛性和加工精度。

3）采用反向切削法車削細長軸反向切削法是指在細長軸的車削過程中，車刀由主軸卡盤向尾架方向進給，如圖5所示。

 反向切削法加工及受力分析

這樣在加工過程中產生的軸向切削力使細長軸受拉，消除了軸向切削力引起的彎曲變形。同時，采用彈性的尾架頂尖，可以有效地補償?shù)毒咧廖布芤欢蔚墓ぜ氖軌鹤冃魏蜔嵘扉L(zhǎng)量，避免工件的壓彎變形。

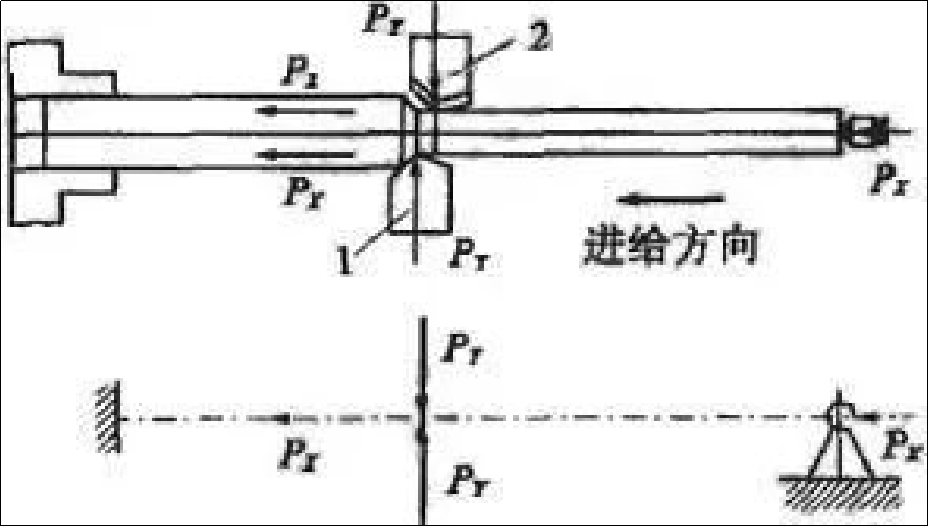

采用雙刀車削細長軸改裝車床中滑板，增加后刀架，采用前后兩把車刀同時進行車削，如圖6所示。

 雙刀加工及受力分析

兩把車刀，徑向相對，前車刀正裝，后車刀反裝。兩把車刀車削時產生的徑向切削力相互抵消。工件受力變形和振動小，加工精度高，適用于批量生產。

4）采用磁力切削法車削細長軸磁力切削法的原理與反向切削法原理基本相同。在車削過程中，細長軸由于受到磁力拉伸的作用，可以減少細長軸加工時的彎曲變形，提高細長軸加工精度。

（3）合理地控制切削用量

切削用量選擇的是否合理，對切削過程中產生的切削力的大小、切削熱的多少是不同的。因此對車削細長軸時引起的變形也是不同的。

1）切削深度

在工藝系統剛度確定的前提下，隨著切削深度的增大，車削時產生的切削力、切削熱隨之增大，引起細長軸的受力、受熱變形也增大。因此在車削細長軸時，應盡量減少切削深度。

2）進給量

進給量增大會使切削厚度增加，切削力增大。但切削力不是按正比增大，因此細長軸的受力變形系數有所下降.如果從提高切削效率的角度來看，增大進給量比增大切削深度有利。

3）切削速度

提高切削速度有利于降低切削力。這是因?yàn)?，隨著切削速度的增大，切削溫度提高，刀具與工件之間的摩擦力減小，細長軸的受力變形減小。但切削速度過高容易使細長軸在離心力作用下出現彎曲，破壞切削過程的平穩性，所以切削速度應控制在一定范圍。對長徑比較大的工件，切削速度要適當降低。

（4）選擇合理的刀具角度

為了減小車削細長軸產生的彎曲變形，要求車削時產生的切削力越小越好，而在刀具的幾何角度中，前角、主偏角和刃傾角對切削力的影響最大。

1）前角(γ) 前角(γ) 其大小直接著影響切削力、切削溫度和切削功率.增大前角，可以使被切削金屬層的塑性變形程度減小，切削力明顯減小。 增大前角可以降低切削力，所以在細長軸車削中，在保證車刀有足夠強度前提下，盡量使刀具的前角增大，前角一般取γ=13°～17°。

2）主偏角 主偏角 其大小影響著3個切削分力的大小和比例關系。隨著主偏角的增大，徑向切削力明顯減小，切向切削力在60°～90°時卻有所增大。在60°～75°范圍內，3個切削分力的比例關系比較合理。在車削細長軸時，一般采用大于60°的主偏角。

3）刃傾角(λs)刃傾角(λs)傾角影響著車削過程中切屑的流向、刀尖的強度及3個切削分力的比例關系。隨著刃傾角的增大，徑向切削力明顯減小，但軸向切削力和切向切削力卻有所增大。刃傾角在-10°～+10°范圍內，3個切削分力的比例關系比較合理。在車削細長軸時，常采用正刃傾角0°～+10°，以使切屑流向待加工表面。

由于細長軸剛性差，車削時產生的受力、受熱變形較大，很難保證細長軸的加工質量要求。通過采用合適的裝夾方式和先進的加工方法，選擇合理的刀具角度和切削用量等措施，可以保證細長軸的加工質量要求。
